Руководство по инсталляции коммутаторов SW502-507



Установка коммутатора в стойке


Для установки коммутаторов в стойках или шкафах шириной 19" Вам потребуется следующее:

  • Две установочных скобы из комплекта поставки
  • 8 винтов из комплекта поставки для крепления скоб к коммутатору
  • 4 винта и пластмассовых шайбы из комплекта поставки для крепления скоб к стойке
  • Отвертка

Для установки коммутатора в стойку выполните следующие операции:

  1. Закрепите скобы на боковых поверхностях корпуса коммутатора с помощью винтов как показано на рисунке 3-1.
  2. Установите получившуюся конструкцию в стойку или шкаф и закрепите винтами.

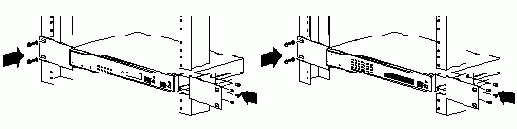

    Рисунок 3-1. Установка коммутаторов SW502 и SW507 в стойку

  3. Подключите устройства к портам коммутатора.
  4. При необходимости установите в стек дополнительные устройства.

    Для обеспечения эффективной вентиляции обеспечьте с каждой стороны устройства свободное пространство не менее 5 см., сзади - не менее 12 см. Отсутствие свободного пространства позади коммутатора может привести к перегреву и появлению сбоев в работе сети по причине плохой вентиляции..

    Рекомендации по подключению дополнительных устройств к коммутатору приведены в разделе .
