Руководство по инсталляции коммутаторов SW502



Подключение устройств к коммутатору


Для подключения к коммутатору различных устройств требуется выполнить следующие операции:

  • Подключите устройство к одному из портов RJ-45 и установите переключатель Normal/Uplink в соответствующее положение
    Кнопка Normal/Uplink обеспечивает возможность соединения коммутатора с устройствами различного типа без использования специальных кабелей (с перекруткой). Для определения корректного положения переключателя следуйте приведенным ниже рекомендациям:

  • Установите переключатель в положение Normal при соединении стандартным кабелем с устройством MDI (сетевой адаптер, маршрутизатор или коммутатор).

  • Установите переключатель в положение Uplink при соединении стандартным кабелем с устройством MDI-X (концентратор или повторитель).

    Рекомендации по использованию кабелей приведены в разделе .

  • Подключите кабель к порту BNC или AUI, если Вы намерены использовать этот порт.

    В коммутаторах SW502 имеются разъемы RJ-45, BNC и AUI для порта 10 Mbps Ethernet. В каждый момент времени может использоваться только один из этих интерфейсов.

  • AUI можно использовать для подключения внешних трансиверов рекомендации по использованию этого порта Вы найдете в разделах и .

  • При использовании BNC выполните перечисленные здесь рекомендации:

  • Установите тройник BNC на разъем коммутатора SW502.

  • Подключите кабели к установленному тройнику.

  • На концах кабельного сегмента установите терминаторы BNC (50 Ом).

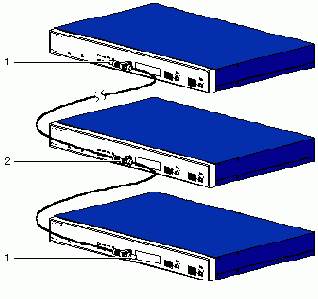

    Соединение коммутаторов с помощью портов BNC показано на рисунке 3-2.

    1 - терминатор BNC (50 Ом)


    2 - тройник BNC

    Рисункок 3-2. Соединение коммутаторов через порты BNC с использованием тройников и терминаторов

  • Установите переключатели Half/Full для работы в полудуплексном или полнодуплексном режиме. При использовании портов BNC или AUI полнодуплексный режим не поддерживается.

    Коммутаторы SW502 имеют один порт 10 Mbps Ethernet с интерфейсом BNC, AUI или UTP и один порт UTP 10/100 Mbps с автоматическим определением скорости. Порт 10 Mbps коммутатора SW502 поддерживает полнодуплексный режим только при использовании интерфейса UTP. Если коммутатор соединен с сетью через порт AUI или BNC, должен использоваться полудуплексный режим.

    Все порты коммутатора SW507 поддерживают полнодуплексный или полудуплексный режим работы, выбираемый для всех портов одновременно с помощью переключателя на передней панели устройства.

    Концентраторы и повторители используют разделяемую среду для всех портов и не поддерживают работу в полнодуплексном режиме. При соединении любого из портов коммутатора с хабом или повторителем нужно установить полудуплексный режим работы.

  • Подключите кабель питания к разъему на задней стенке коммутатора.

  • Вставьте кабель питания в розетку.

    Блок питания коммутатора автоматически определяет напряжение в электрической сети и обеспечивает работу при напряжениях в диапазоне 100 - 240 В. При нормальном включении коммутатора зажжется индикатор питания и начнут вращаться вентиляторы. Коммутатор готов к работе.
