Руководство по инсталляции коммутаторов SW502



Передняя панель


Для уверенной работы с коммутатором ознакомьтесь с расположением портов и органов управления, показанным на рисунках 2-1 и 2-2.

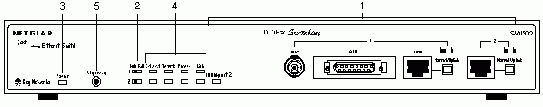

1 - порты BNC, AUI, RJ-45, кнопка Normal/Uplink, индикатор 100M
2 переключатель режима Half/Full duplex
3 - индикатор питания
4 - индикаторы состояния портов
5 - кнопка включения диагностики

Рисунок 2-1. Передняя панель коммутатора SW502

1 - порты RJ-45, кнопка Normal/Uplink, индикатор 100M
2 переключатель режима Half/Full duplex
3 - индикатор питания
4 - индикаторы состояния портов
5 - кнопка включения диагностики

Рисунок 2-2. Передняя панель коммутатора SW507
